Triporteur Quad Gun ! Mazda T2000 x Quad Gun Trailer M55 (1ère partie)

Allez c'est parti pour un nouveau projet fun ! Au hazard de mes pérégrinations sur le net, je suis tombé sur cette illustration dont je ne sais absolument rien si ce n'est que le concept est hyper fun : un triporteur monté de 4 canons automatiques ! Je me suis donc mis dans la tête de le réaliser.

Aprés quelques recherches, j'ai pu identifier le triporteur : un Mazda T1100, un triporteur japonais des années 50, et les canons : un M55 Quad Gun de l'armée américaine en service durant la 2nd guerre mondiale.

Il est à noté que l'illustration a légèrement customisé le triporteur qui se voit doté d'un turbo et de nouveaux pots d'échappement, de même que le M55 qui bénéficie d'un radome pour un tir entièrement automatisé. Un peu de custom en perspective donc !

J'ai pu trouver (ou à peu prés) tout ça en kit à des échelles proches : le Mazda T2000 dans la gamme Owners Club Series de Microace-Arii au 1/32, qui est une version du T1100 avec une plate-forme plus grande, et le Quad Gun Trailer M55 chez Dragon au 1/35. Commençons par un petit tour de ces kits.

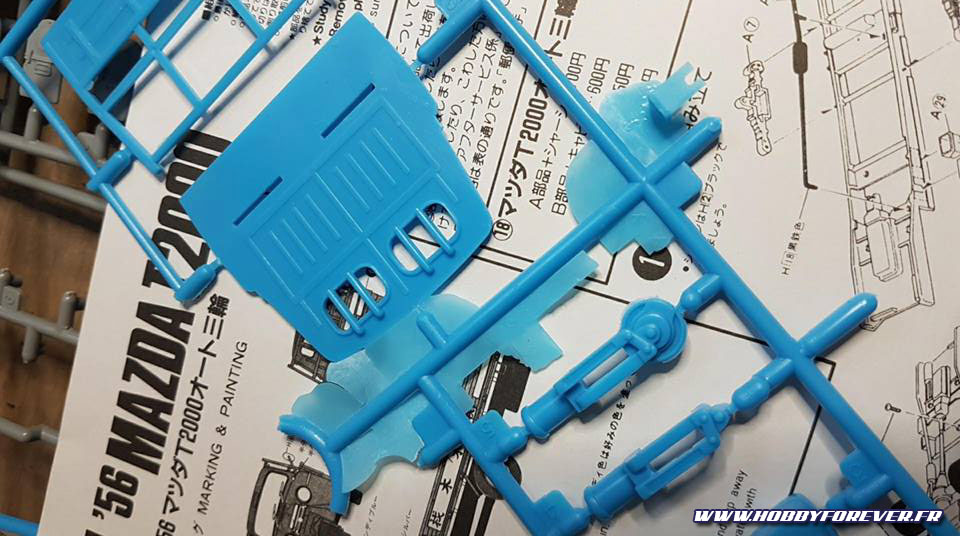

La gamme 'Owners Club Series' de Microace-Arii propose une belle sélection de véhicules japonais des années 50-60 au look souvent aussi particulier que sympa. Et ce Mazda T2000 ne fait pas exception, j'adore vraiment son design. Il s'agit d'un kit a priori plutôt ancien, pas très détaillé, et on sent bien que les moules ont bien vécu tant il y a de flashs sur les grappes et certaines pièces.

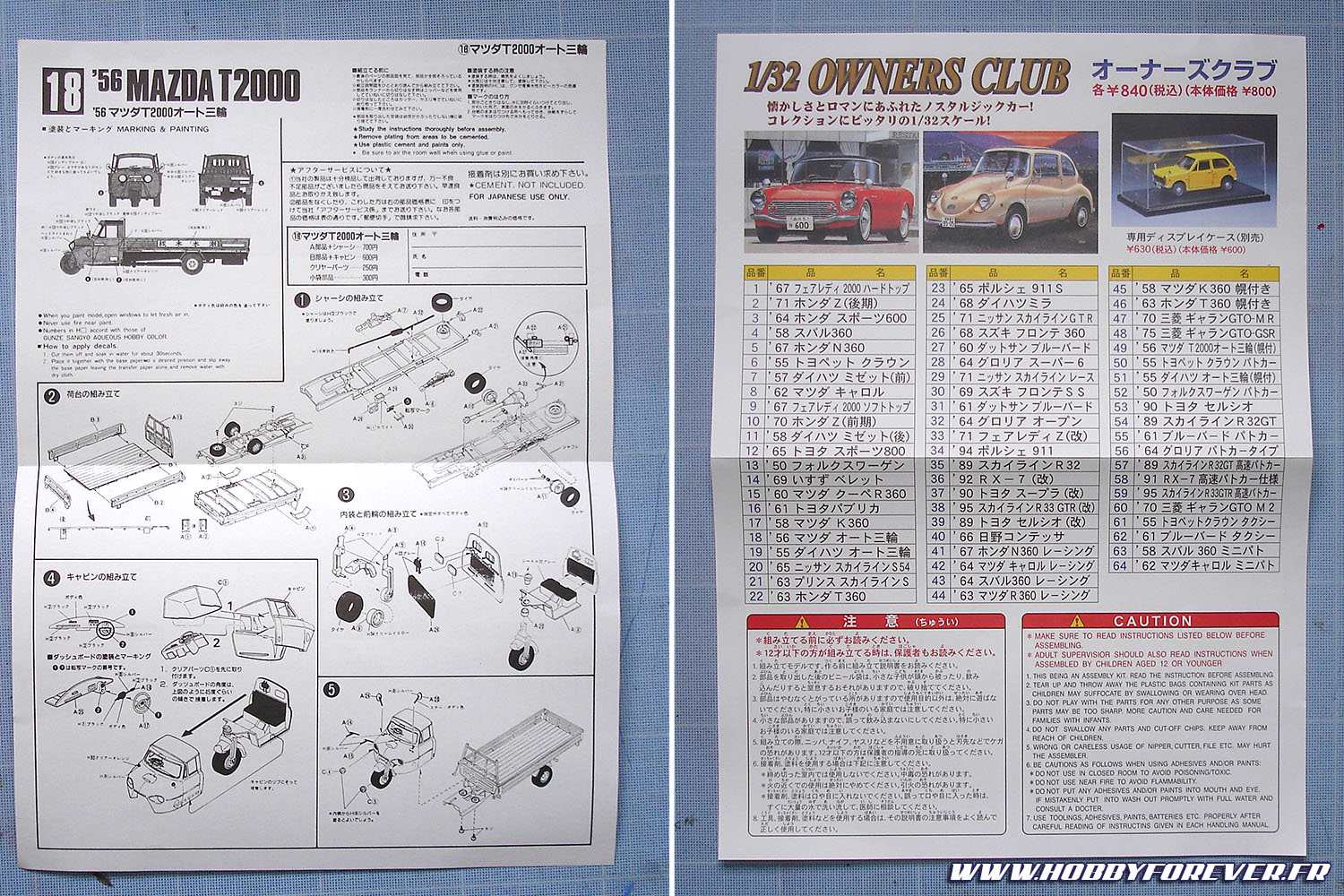

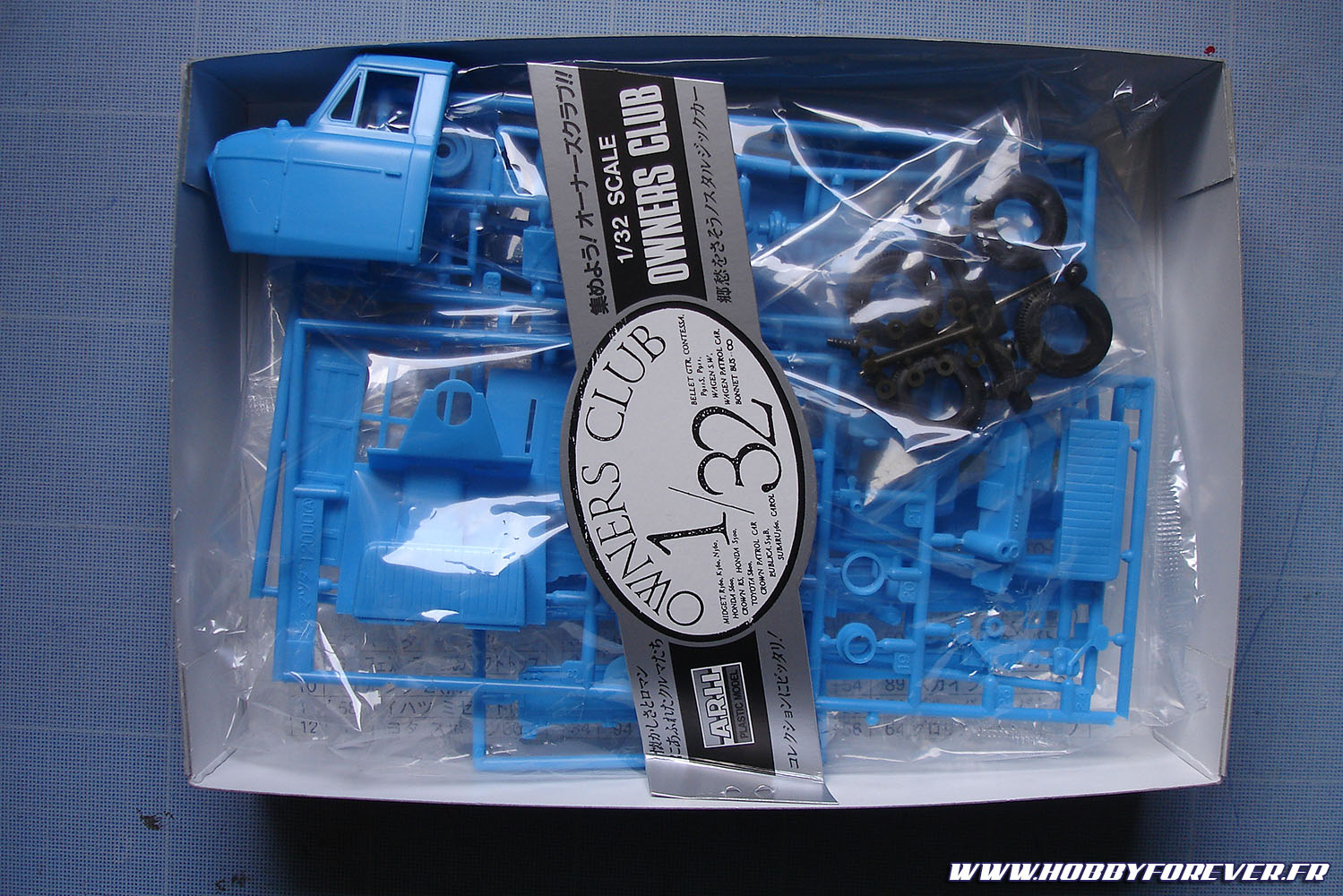

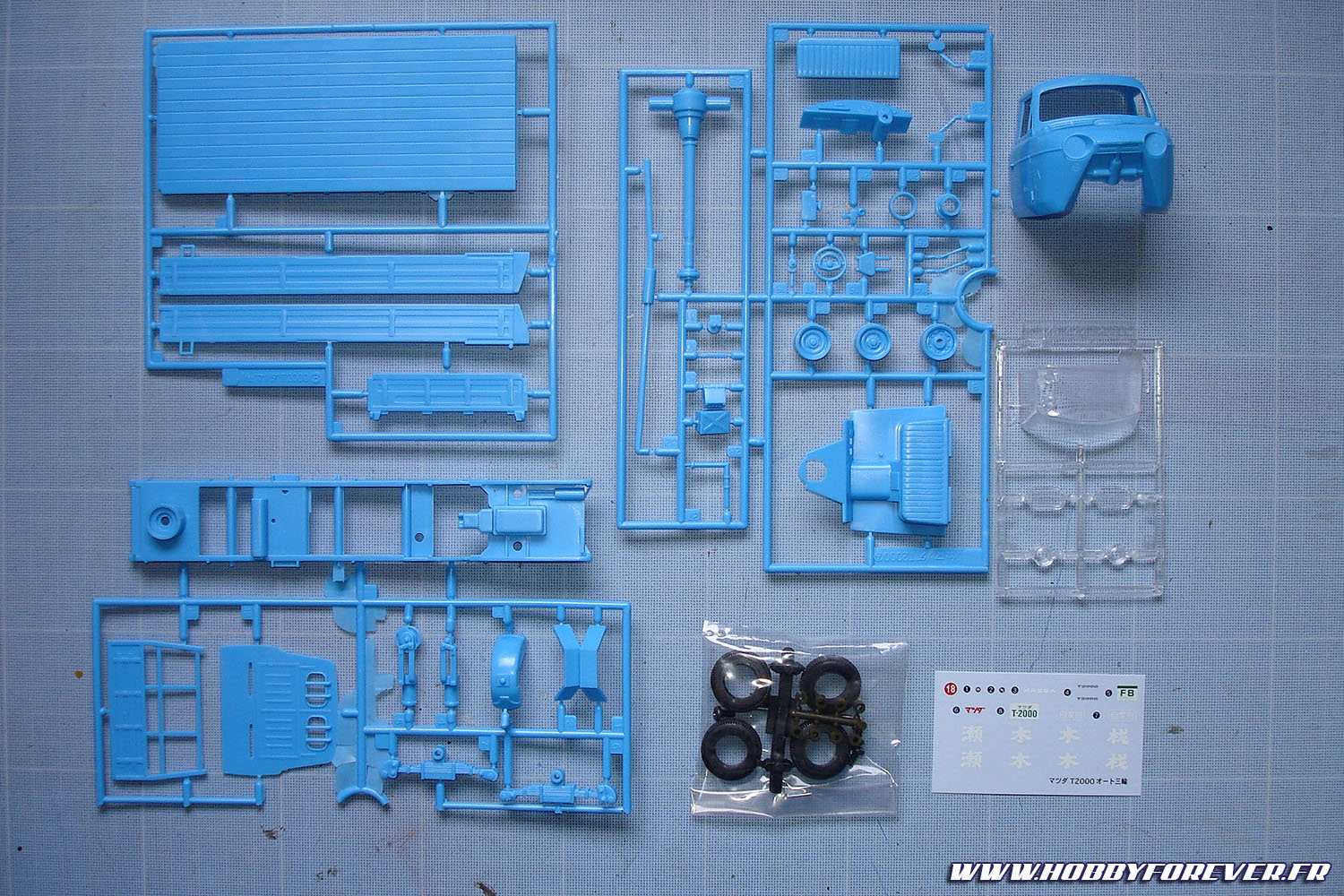

Pour autant 'Owners Club Series' est présentée comme une gamme de maquettes simples à petit prix, elles sont vendues 640 JPY, soit à peine 5€. Si bien qu'on a aucun mal à pardonner ces petits défauts. On est loin des marques européennes qui vous vendent au prix fort des reboitages de kits des années 70... Cette maquette propose tout de même des pièces transparentes, des pneus en caoutchouc et une petite planche de décalcomanies à l'eau.

Avec le Quad Gun Trailer M55, Dragon nous emmène dans une toute autre catégorie. Le kit date de 2009 et malgrès sa petite taille (5cl de large sur 6cm de long pour 4cm de haut), compte pas moins de 120 pièces !

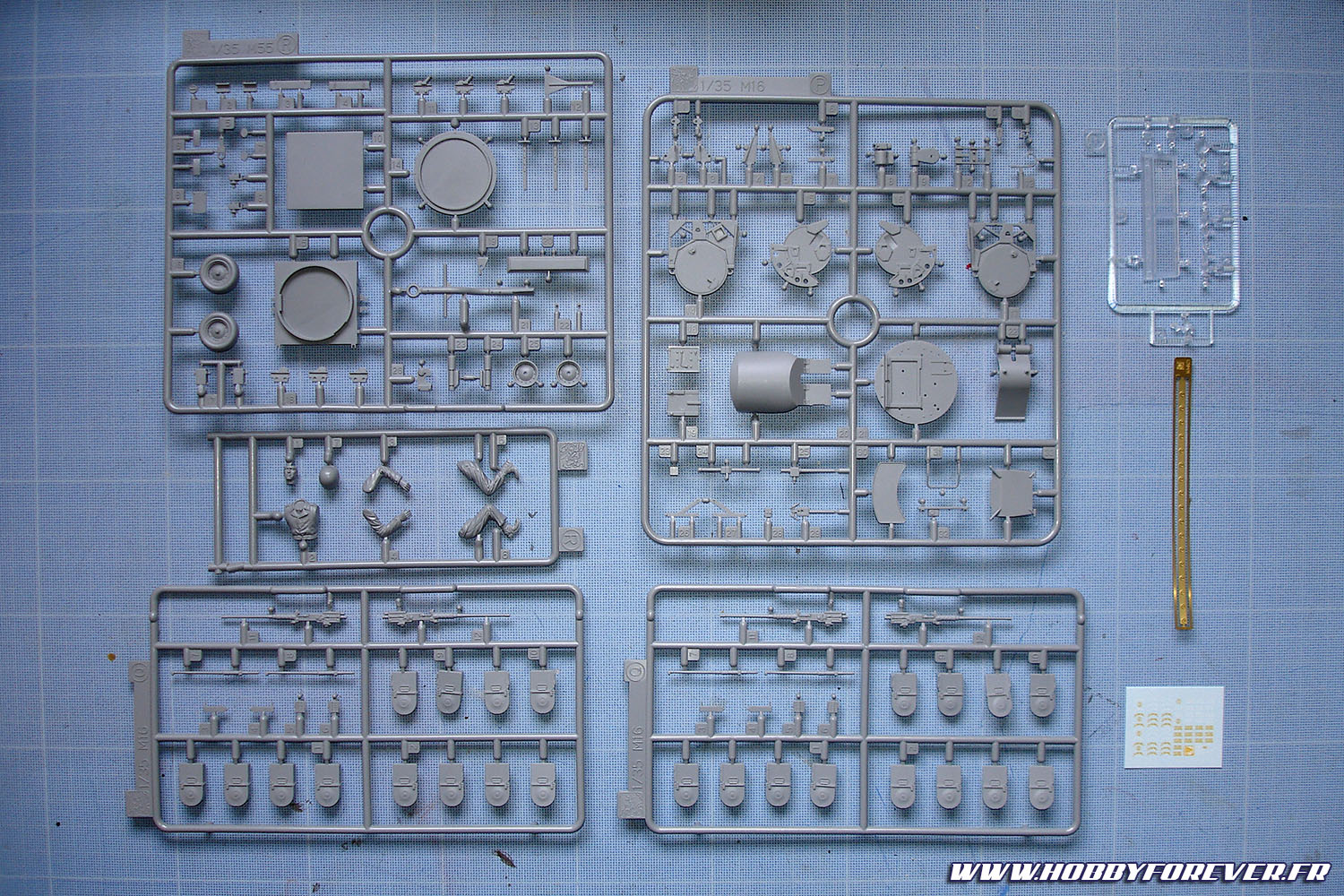

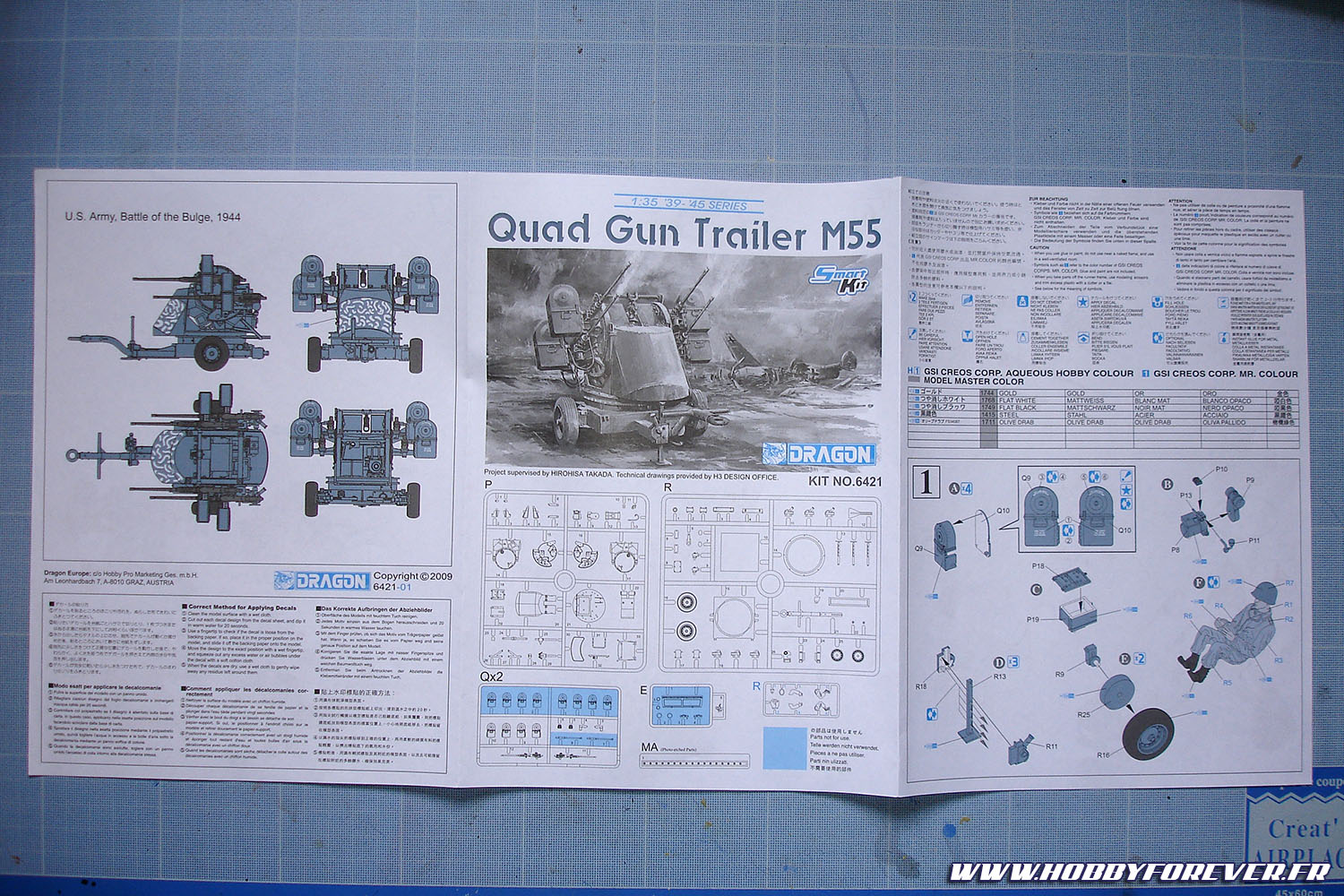

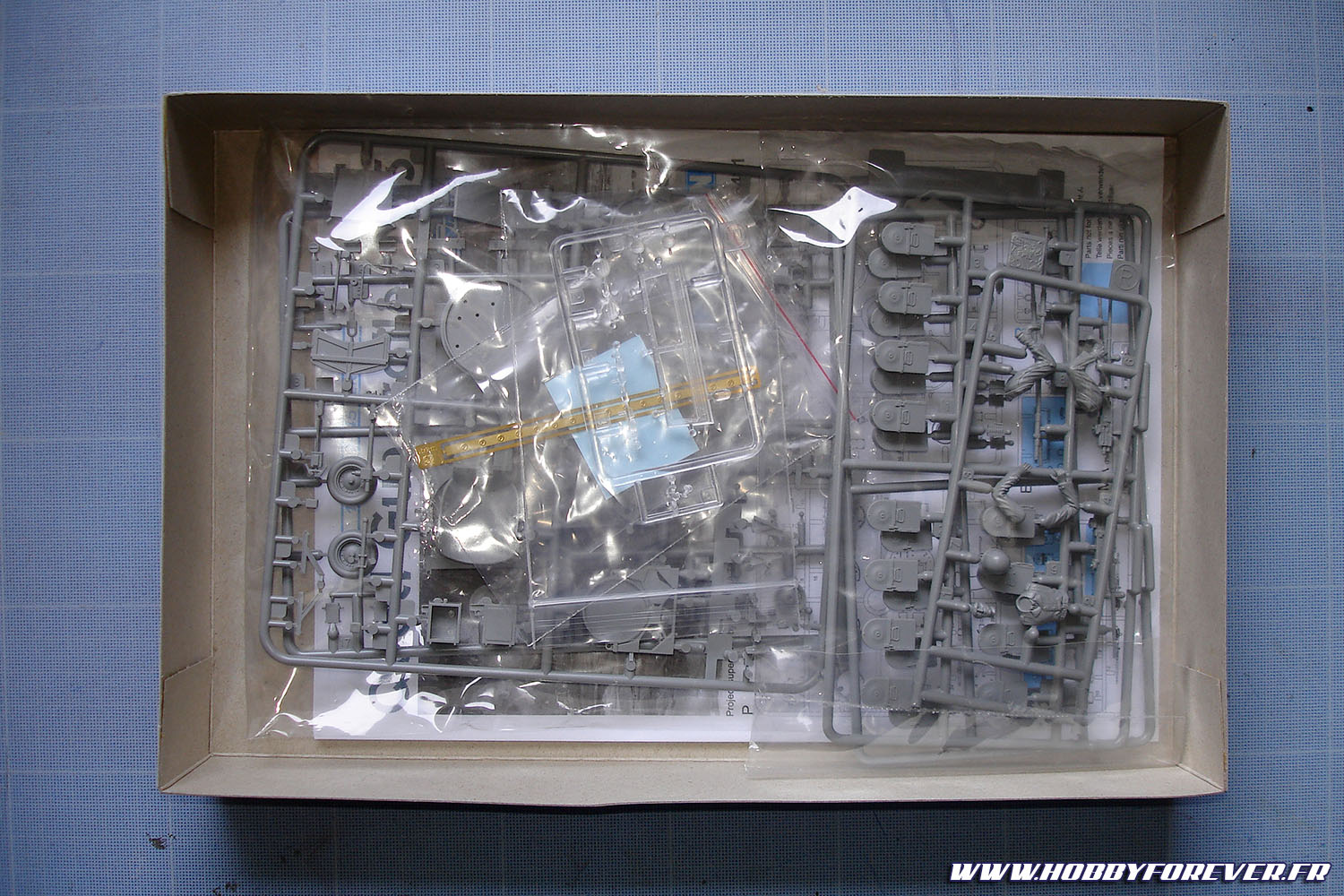

Il est vraiment très détaillé, avec une multitudes de toutes petites pièces. Il vient avec un tireur, une bande de détaillage en photodécoupe et une petite planche de décals à l'eau. Il est monté sur une remorque que l'on peut présenter aver ou sans roues. La notice est quant à elle un feuillet classique.

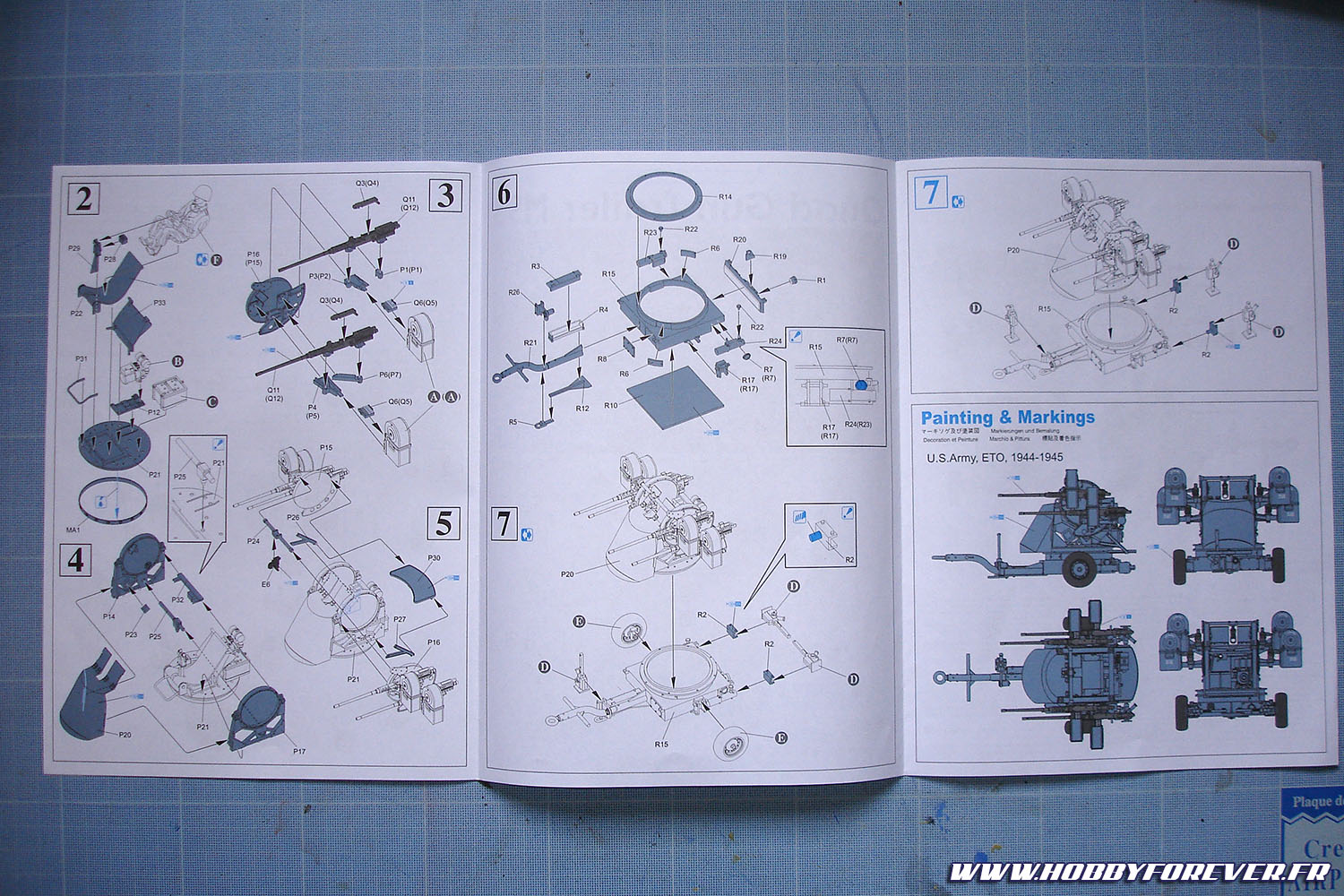

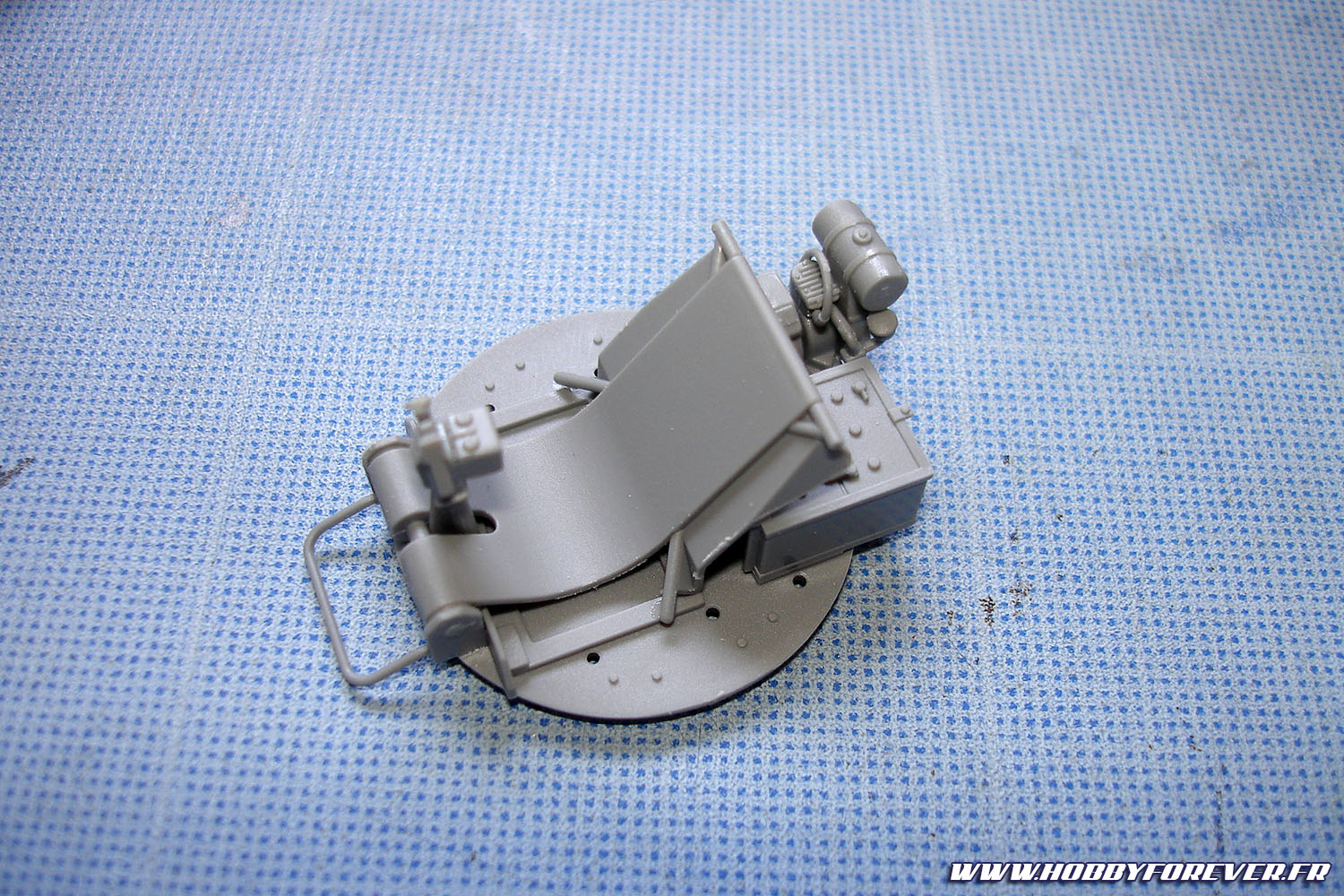

J'ai commencé par le montage du M55. Comme dit plus haut le kit est vraiment très détaillé. Evidemment ici tout est à coller. La notice par contre n'est pas au top, tout n'est pas toujours clair et certaines étapes de montages semblent ne pas être dans le bon ordre. Par exemple une barre passe sous le siège. Si on suis l'ordre de la notice, elle est à placer aprés avoir collé le siège, or il aurait été plus simple de le faire avant... enfin rien de bien méchant, on s'en sort avec un peu de jujotte !

Si vous comptez mettre le tireur, ce qui ne sera pas mon cas, pensez à ne pas coller tout de suite le manche de commande car celui-ci ne passe pas entre les jambes du bonhomme.

Pour mon projet je conserverai la base de la remorque, sans y ajouter le bras ni les roues et pieds.

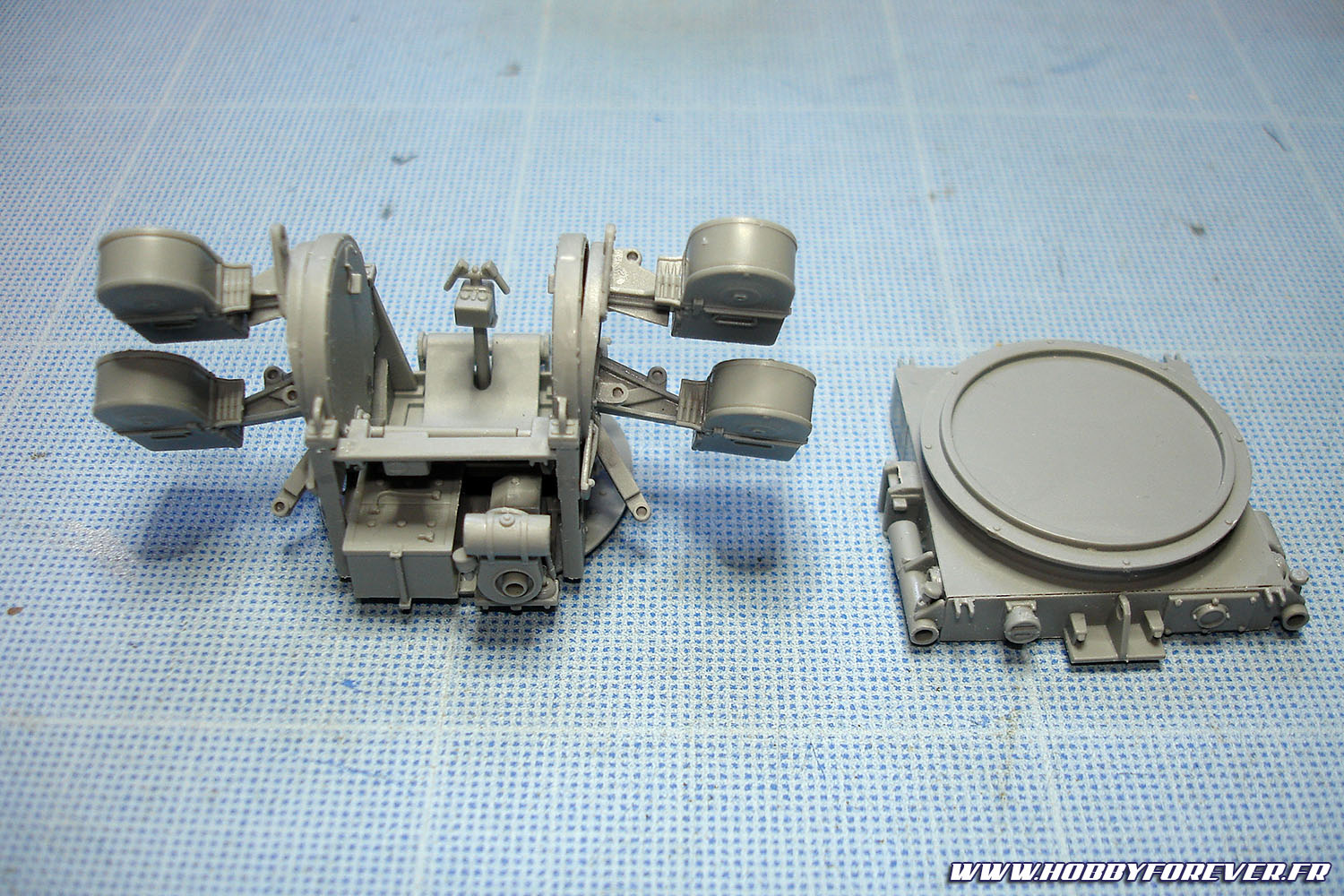

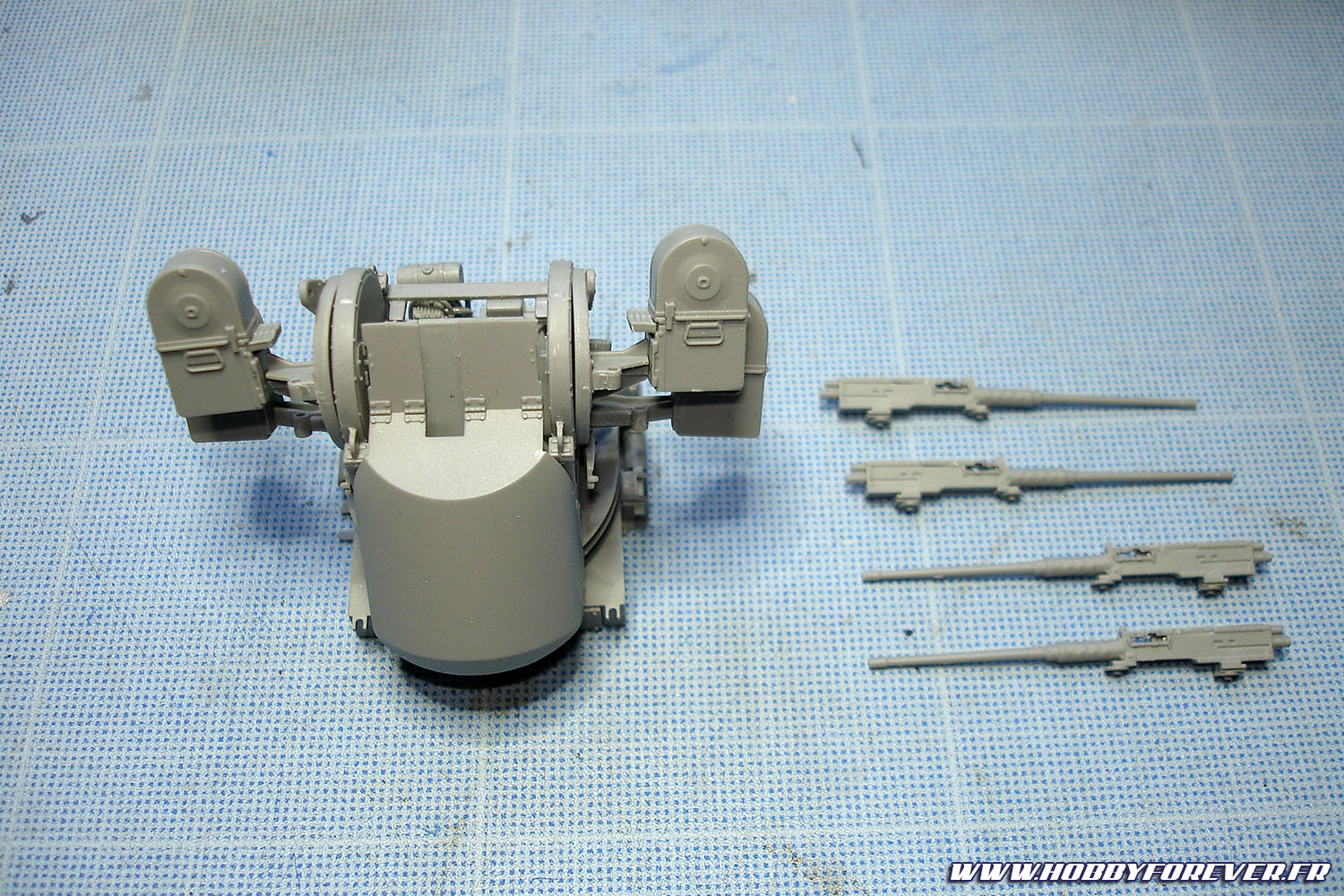

Voici quelques photos du montage. Nous n'est pas encore collé pour faciliter la peinture.

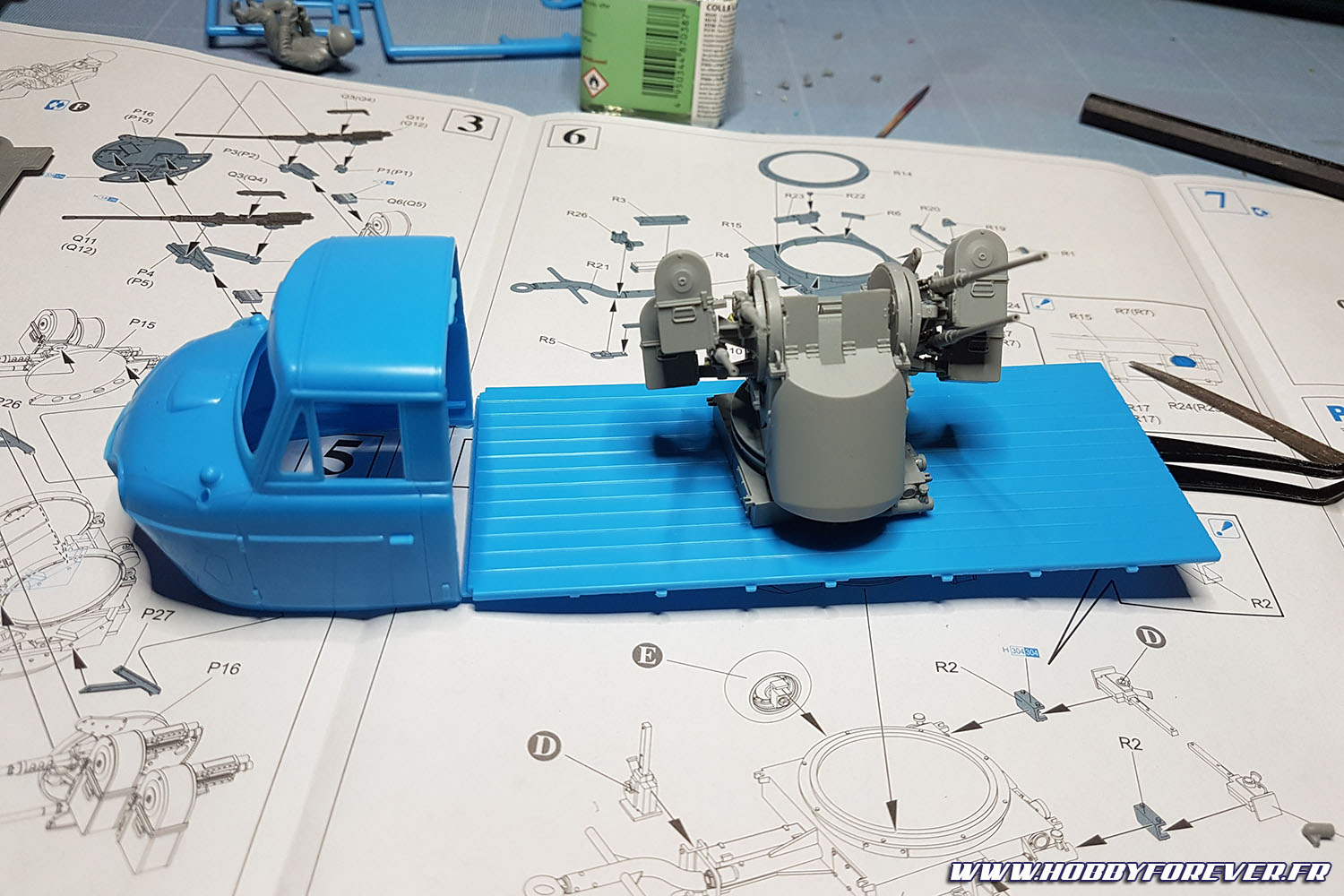

Une fois le M55 assemblé dans ses grandes lignes, on peut voir ce que ça donne sur la plateforme du triporteur.

Première constatation, les canons sont beaucoup plus imposants sur l'illustration qu'ils ne le sont une fois les deux kits réunis. Certes il y a une légère différence d'échelle entre les deux, le M55 étant proportionnellement un peu plus petit avec une échelle au 1/35 contre 1/32 pour le triporteur. Mais il est clair aussi que le dessinateur a exagéré la taille des 4 mitrailleuses Browning M2 qui équipent le M55... Je verrai plus tard si je change les canons ou pas.

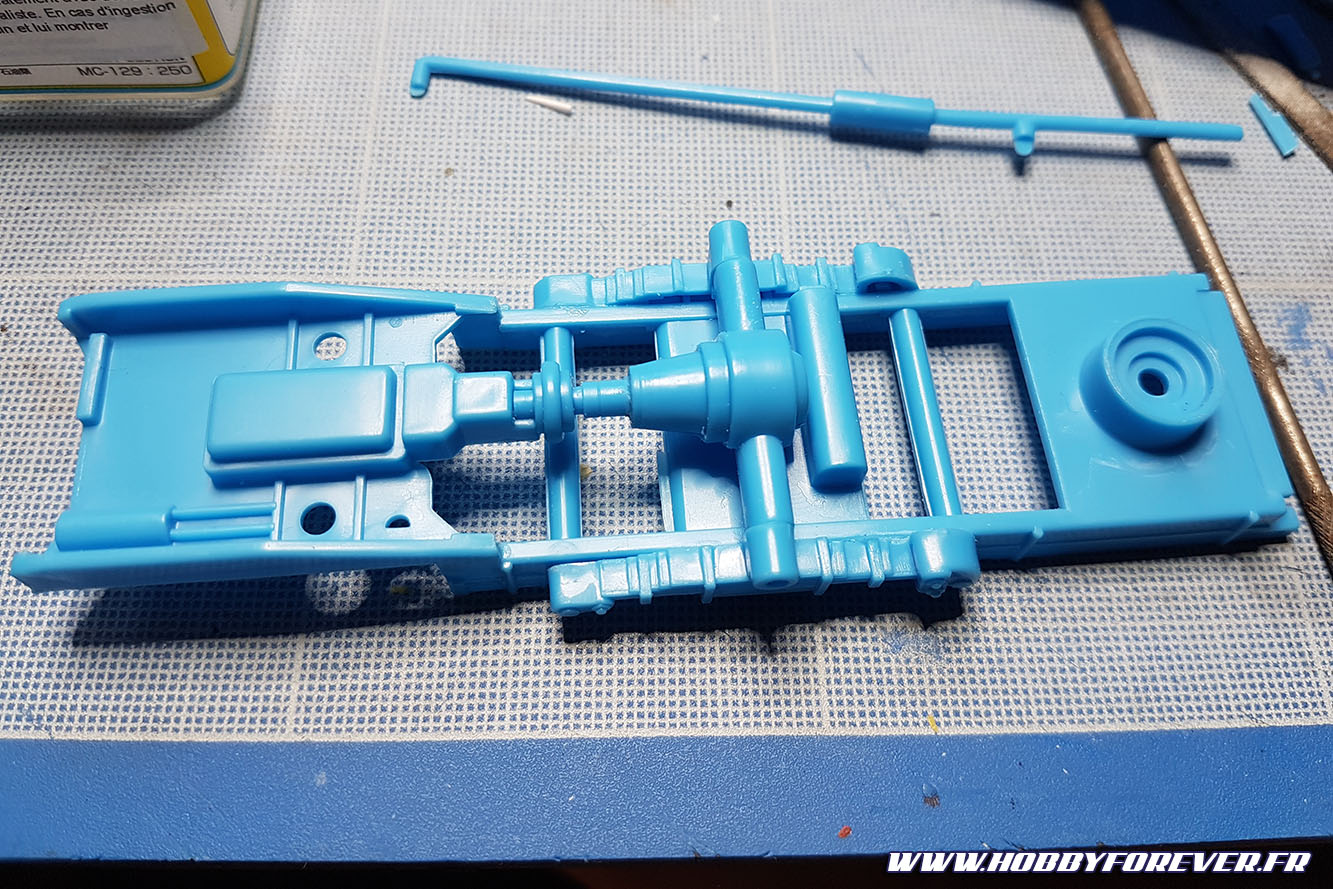

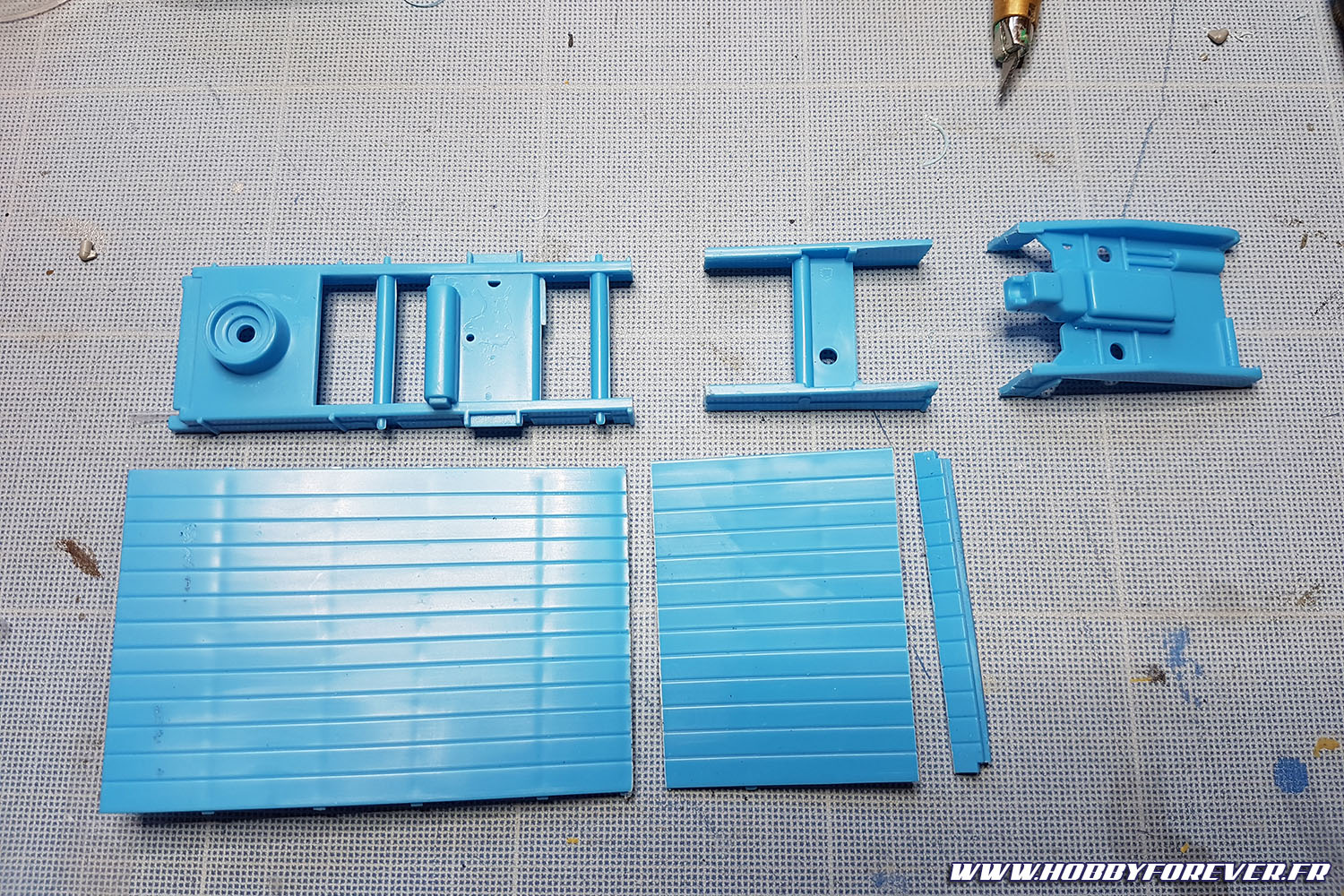

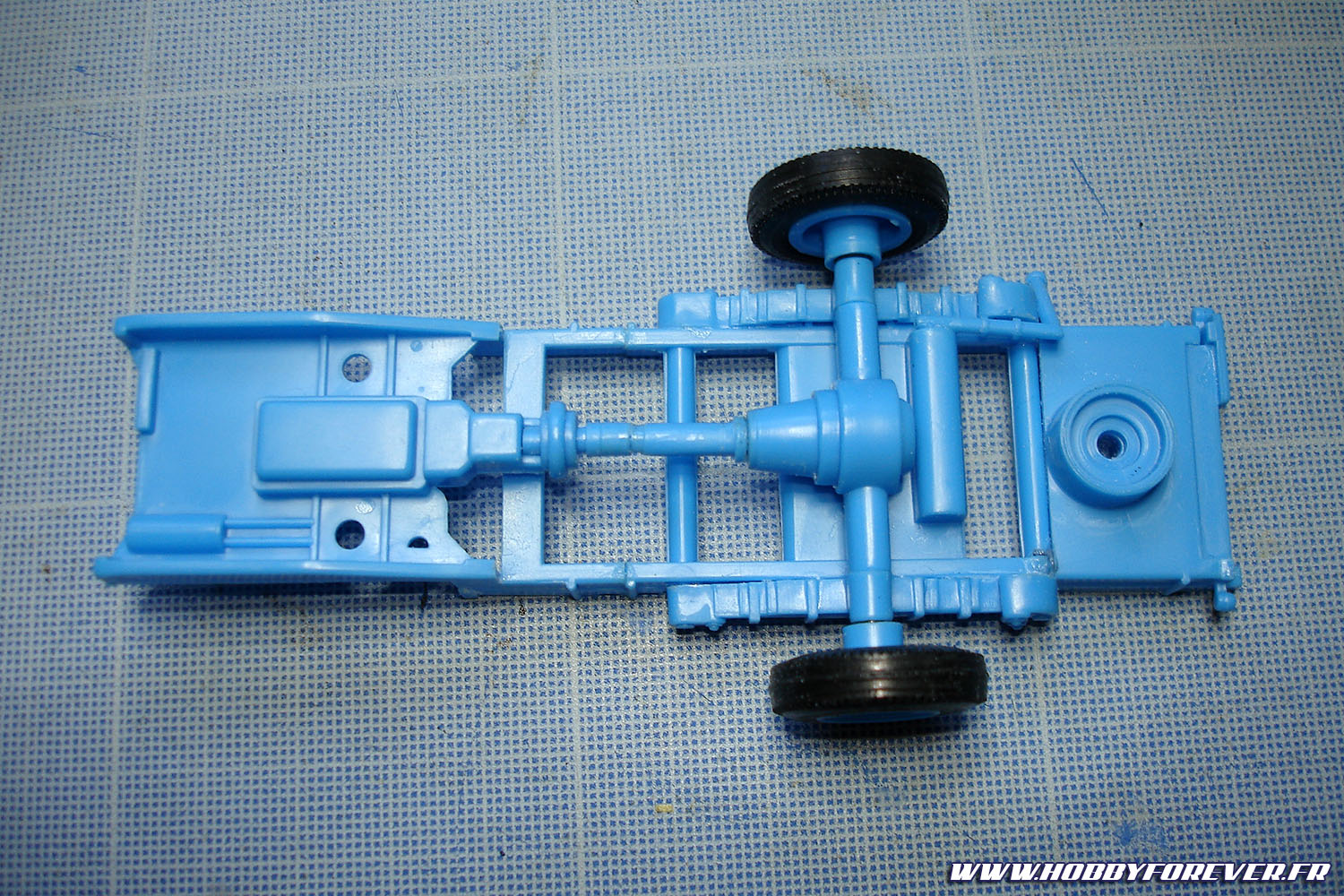

Deuxième constatation : la plateforme du T2000 est vraiment très grande, et le M55 fait un peu paumé dessus. Du coup, faute d'avoir trouvé la version courte T1100 en maquette, il va falloir jouer de la scie sur ce T2000 pour s'en rapprocher. Le but est de retrouver l'effet plus ramassé et dynamique de l'illustration.

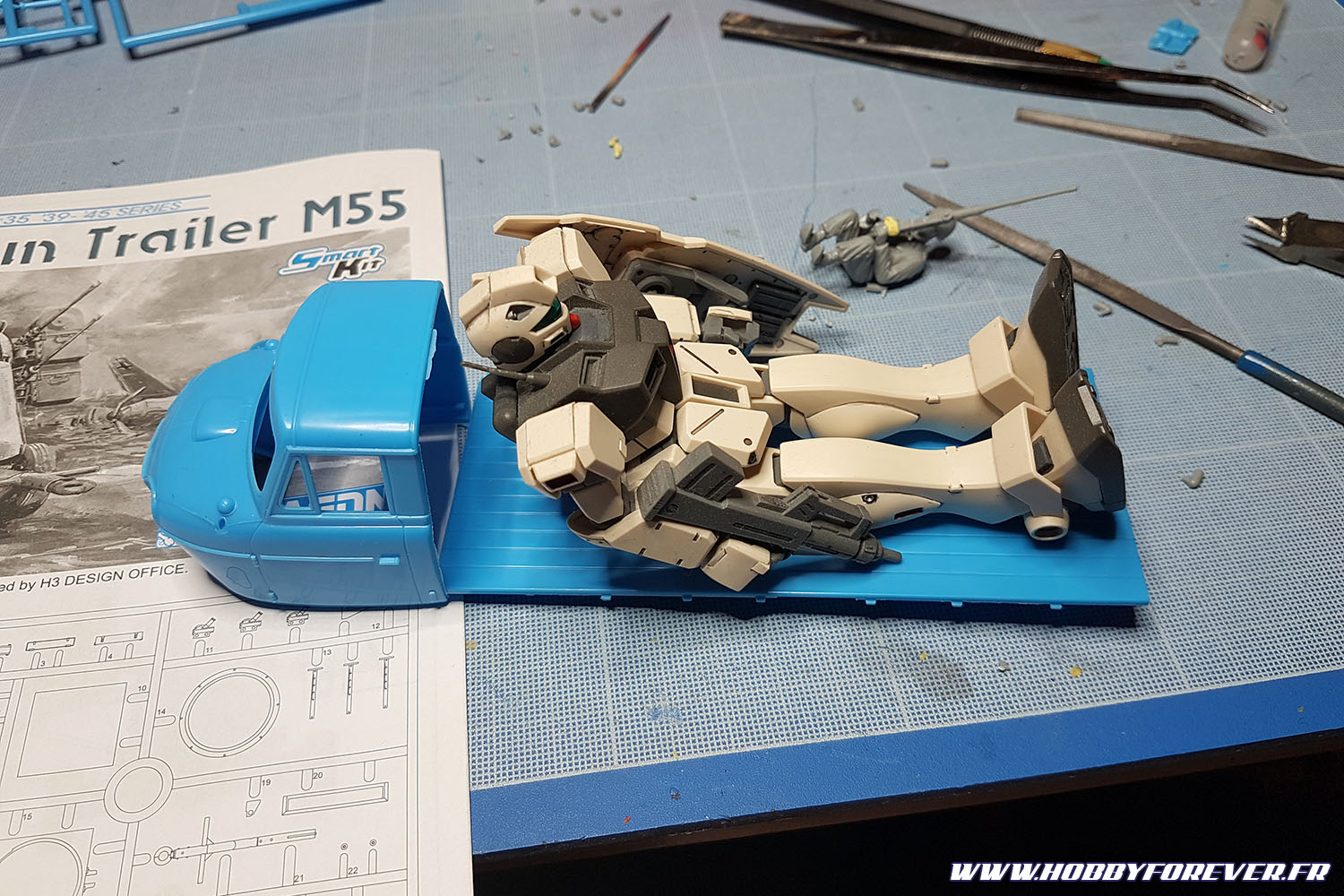

Il faut dire que le T2000 fait une belle taille avec son imposante plateforme pouvant supporter 2 tonnes de charges. Et le kit lui même s'en trouve assez imposant, sa plateforme mesurant 12cm de long ! J'ajoute une photo avec un HGUC pour vous donner une idée.

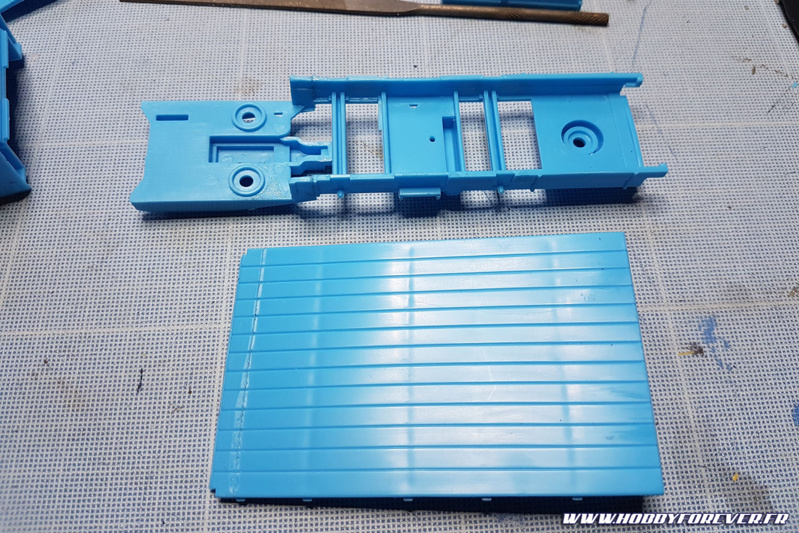

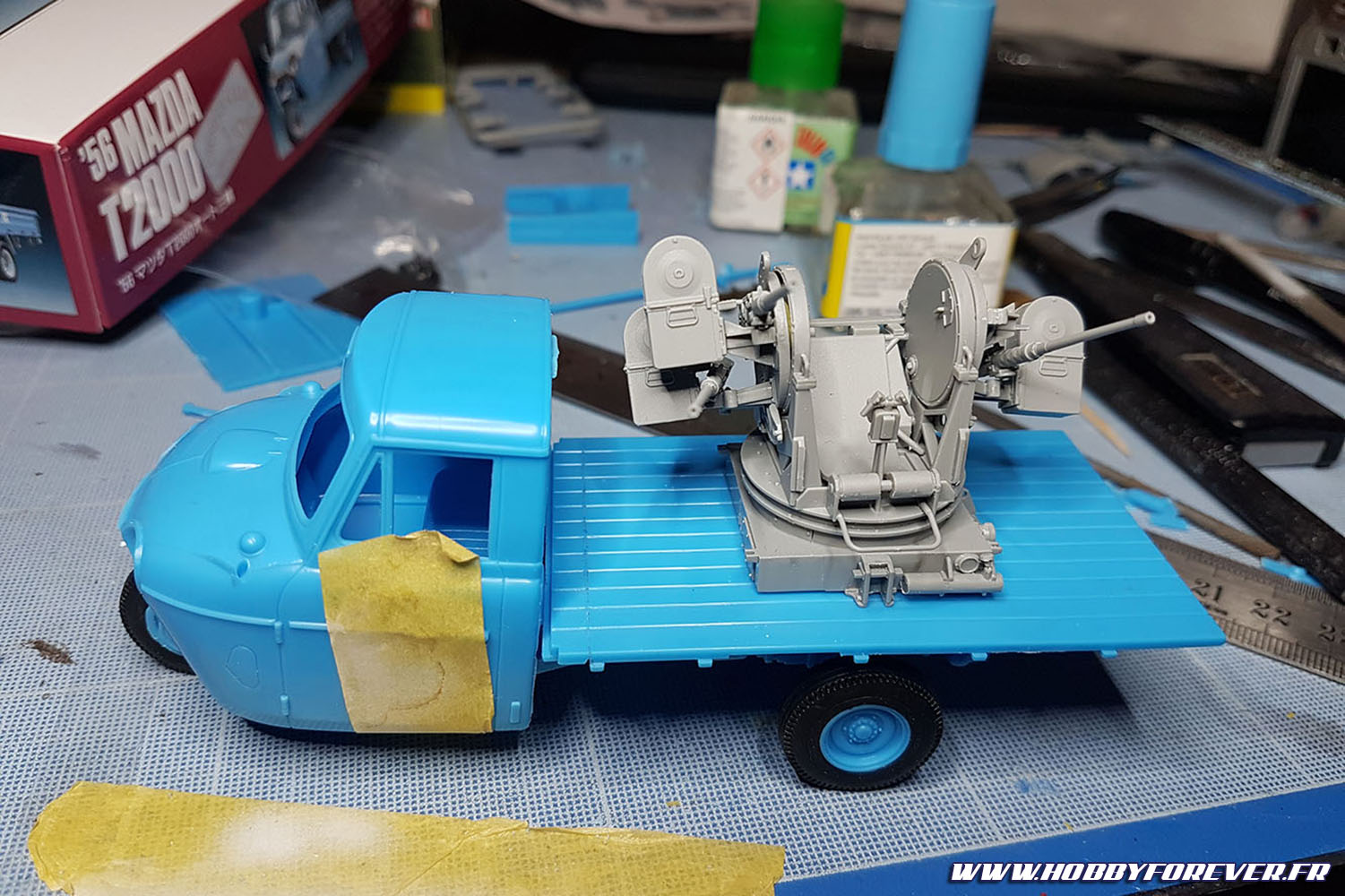

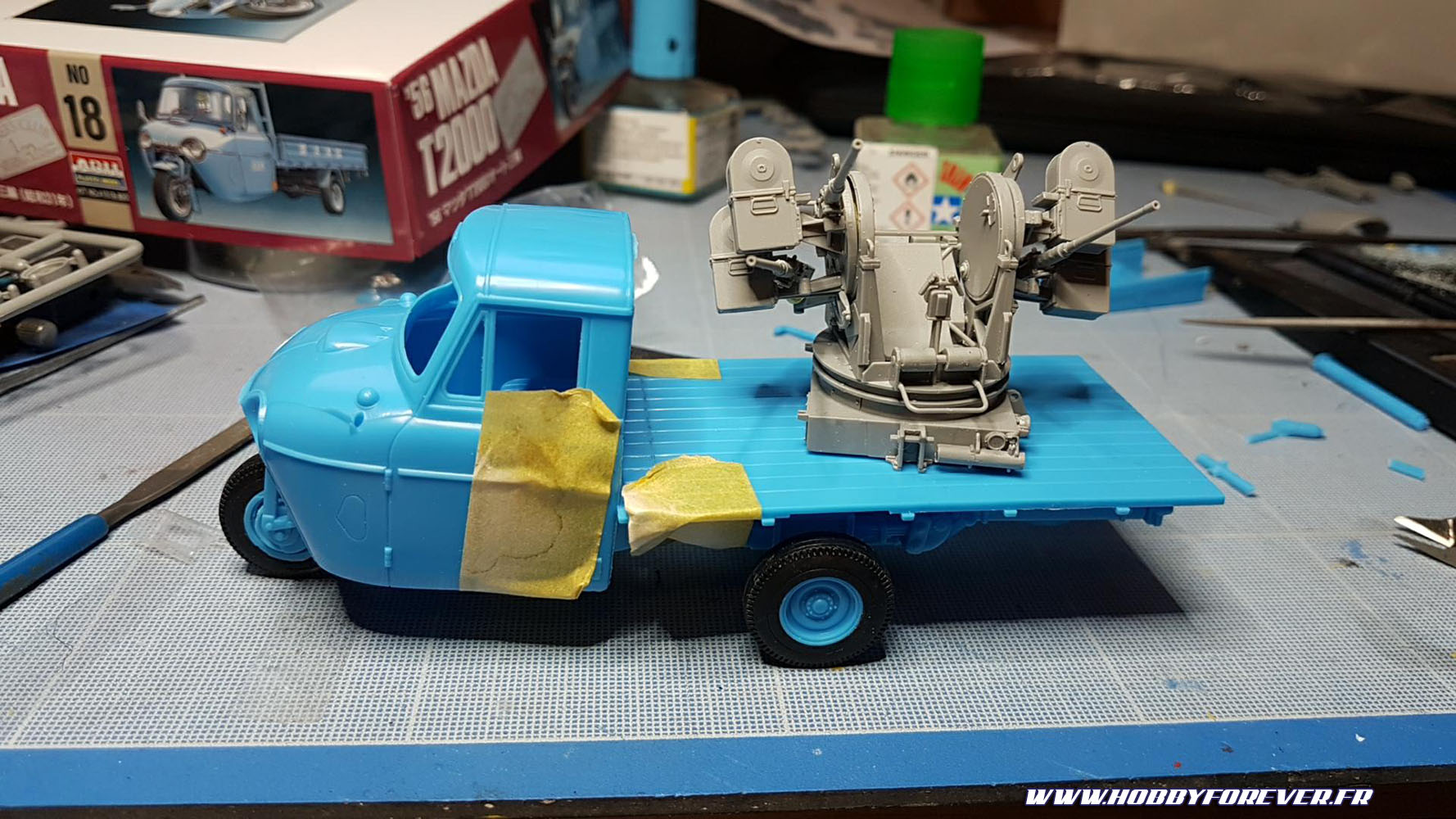

Les proportions ont l'air bonne. Je vais devoir jointer les zones découpées, et recollées, avec un peu de putty pour rendre tout ça invisible et je pourrais continuer avec le montage de la cabine. A suivre !
